日期：2026-07-01
铝合金薄壁件变形，一直是CNC精密加工行业的棘手难题。零件壁厚越薄、悬空结构越高，切削冲击力和材料残余应力就越容易引发尺寸偏移、壁厚不均、平面度超差等问题。行业里很多工厂都面临同一个困境：打样阶段参数完美、尺寸达标，一旦进入批量生产，废品率就会大幅飙升，严重影响交付效率与生产成本。
针对这一行业痛点，苏州天璇精工科技有限公司打磨出一套结构预补偿+分层切削+柔性装夹一体化工艺方案，专门攻克薄壁件变形难题。依托这套成熟工艺，我们可将0.8mm壁厚无人机铝合金结构件的批量加工废品率，从行业普遍的30%-45%稳定控制在2%以内，实现长期稳定量产。
1、结构预补偿：从编程源头预判、修正变形
薄壁件变形的核心原理，在于材料刚度与壁厚立方成正比，极薄壁厚的结构刚性极差，加工后极易出现弹性回弹。针对这一特性，我们摒弃传统加工的被动修模模式，在编程前期通过有限元仿真，精准预判切削力带来的回弹方向和变形幅度。
以7075铝合金加工为例，针对厚高比超15:1的悬空薄壁结构，提前在刀路程序中预留0.02-0.05mm的精准过切补偿，让零件加工回弹后，各项尺寸刚好落在标准公差范围内，从设计端提前规避变形问题。
2、分层切削+动态刀路：拆分切削力，避免瞬时挤压变形
很多批量变形问题，都源于一次性切削到位。单次全切会产生较大径向切削力，直接向外推开薄壁结构，刀具走刀完成后材料回弹，最终出现壁厚厚薄不一、尺寸超差的问题。
我们采用循序渐进的分层加工逻辑：粗加工预留0.3-0.5mm加工余量，完成后静置工件、通过自然时效充分释放材料内应力；再进行半精加工，预留0.05-0.08mm精修余量，最后精加工一次性到位。同时优化刀具路径，采用顺铣、逆铣交替的加工方式，搭配VERICUT仿真平台校验参数，保证每一次切削的负载均匀稳定，从过程上杜绝受力变形。

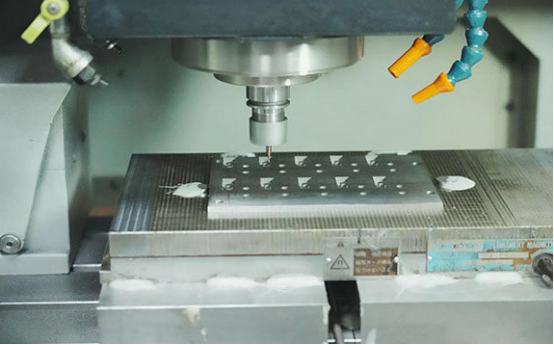

3、柔性定制装夹：杜绝装夹挤压变形，稳定批量精度
传统虎钳刚性夹持方式，极易压伤、压塌薄壁结构，还会因人工夹持力度不均，造成批量产品精度波动。为此，我们根据不同零件的结构特性，定制专属真空吸盘、低温合金填充、仿形夹具等柔性装夹方案。
同时将装夹压力精准锁定在0.2-0.5MPa最优区间并固化参数，彻底摆脱人工操作的随机性，让每一批、每一件工件的装夹状态保持统一，从工装端保障批量加工稳定性。
实战数据佐证工艺实力
某无人机薄壁结构件，在壁厚从0.5mm优化至0.8mm、整机重量增幅不足5%的前提下，加工废品率从45%大幅降至2%；某铝合金腔体件经整套工艺优化后，200件批量生产的平面度稳定控制在0.005mm，制程能力指数Cpk达1.28，批量稳定性远超行业标准。
除此之外，我们建立了全流程质量管控体系：每加工5件工件，就通过在线探针完成刀具状态标定，及时规避刀具磨损带来的误差；所有零件关键尺寸均通过蔡司三坐标100%全检，所有检测数据全程归档、可查可追溯，全方位保障产品品质。
如果你的铝合金薄壁件正被加工变形、批量废品率高的问题困扰，欢迎携带图纸咨询。天璇精工可免费提供工艺评估与DFM可制造性分析，量身定制防变形加工方案。
