日期：2026-06-17
凭借超高比强度、优异的耐腐蚀性和良好的生物相容性，钛合金早已成为医疗器械、通信光电、新能源、精密电子等高端领域的核心用材。但在实际CNC加工生产中，不少厂家都深陷同款难题：即便配备高端五轴加工设备、严格参照行业标准编程，加工钛合金零件依旧问题频发。刀具磨损速度极快、几件就报废，零件尺寸公差始终无法稳定控制在±0.01mm以内，不仅大幅拉高生产成本，还频繁延误项目交期，是精密加工行业公认的“硬骨头”。苏州天璇精工科技有限公司深耕钛合金精密加工多年，累计沉淀200余组实战切削工艺数据，结合海量量产经验，从刀具寿命、精度管控、生产效率三大维度，深度拆解钛合金加工的核心难点，分享可直接落地、适配2026年精密生产标准的定制化解决方案。
以行业常用的TC4/Ti-6Al-4V钛合金为例，它的加工缺陷并非设备与工艺操作问题，而是材料本身的物理特性导致的，主要集中在三大核心短板，也是所有精度问题、损耗问题的源头。
1. 切削热高度集中，烧刀风险极高：钛合金导热性能极差，导热系数仅7 W/m·K，只有碳钢的1/7、铝合金的1/16。金属切削过程中产生的热量无法快速散出，几乎全部堆积在刀具刃口与工件接触位置，局部温度最高可达1200℃。长期高温灼烧，会快速磨损刀具、损伤零件表面，这也是钛合金加工刀具损耗远高于其他材质的核心原因。
2. 弹性回弹量大，尺寸精度极易失控：钛合金弹性模量仅110GPa，约为普通钢材的一半。切削加工时，材料会受刀具压力产生退让形变，刀具离开后又会快速弹性回弹。这种特性对薄壁件、精密结构件影响尤为严重，常常出现加工时尺寸达标、冷却回弹后尺寸偏小的问题，导致公差超标。
3. 金属黏附性强，易产生积屑瘤崩刃：钛合金化学活性极强，高温切削状态下，切屑会牢牢黏附在刀具刃口，形成顽固积屑瘤。不仅会划伤零件加工表面、破坏光洁度，还会持续加剧刀具负荷，最终引发刀具崩刃、断刀，造成零件报废、生产中断。
针对钛合金与生俱来的加工短板，我们摒弃行业通用的粗放加工模式，依托200多组实测工艺数据，搭建起「参数匹配+高效散热+精度补偿」三大核心工艺体系，从根源解决刀具易损、精度不稳、效率偏低的行业难题。
钛合金加工没有通用的参数，转速、进给、刀具选型的细微偏差，都会造成成倍的损耗。我们结合长期量产实操经验，打磨出适配铣削、车削、钻削全工序的标准化参数体系，兼顾加工精度、刀具寿命与生产效率。
参数项 | 推荐范围 | 核心实操说明 |
铣削切削速度 | 40~60m/min | 钛合金对转速极度敏感，速度过高会快速升温烧刀，过低易引发加工硬化 |
铣削进给量 | 0.05~0.15mm/齿 | 杜绝空切打磨，有效减少材料表层硬化堆积 |
切削深度 | 0.5~2mm | 粗加工可取大参数提效，精加工小切深保障表面精度 |
刀具配置 | YG8/K20硬质合金+3-5μm AlCrN涂层 | 8-10%钴含量基体韧性更强，专属涂层耐高温、抗磨损，适配钛合金断续切削 |
刀具前后角 | 前角8°~15°，后角10°~15° | 粗加工前角偏小，减少切削冲击；精加工优化角度提升光洁度 |
刀尖圆弧半径 | 0.8~1.2mm | 增大散热面积，缓解刃口高温堆积问题 |
车削线速度 | 30~50m/min | 搭配0.1~0.3mm/r进给量，平衡切削阻力与加工效率 |
钻削线速度 | 10~20m/min | 低转速适配深孔加工，高进给易引发断刀、堵屑 |
同时我们建立了完善的刀具管控机制，设定0.3mm为刀具磨损临界值，搭配实时切削力监测，实施预判式换刀，避免刀具过度磨损导致的零件表面瑕疵、尺寸偏差，从工艺源头稳定加工品质。

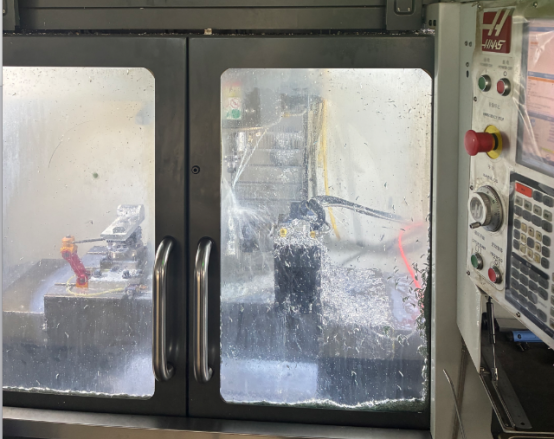

散热是钛合金加工的核心关键，绝大多数精度故障、刀具损耗，都源于切削高温无法及时散出。针对这一痛点，天璇精工摒弃常规喷淋冷却方式，搭载70bar高压内冷系统，让冷却液直接精准冲击刀尖与切屑的核心摩擦区域，瞬间带走堆积高温，同时快速冲刷排出切屑，杜绝切屑缠绕工件、二次划伤表面的问题。
配合哈斯五轴主轴的高刚性稳定切削能力，实测量产数据效果显著：钛合金开粗加工效率提升35%，刀具整体使用寿命提升40%，单件产品的刀具耗材成本直接下降25%，大幅降低客户定制生产成本。
钛合金的弹性回弹是不可避免的物理特性，单纯按照图纸名义尺寸编程加工，成品极易出现尺寸偏小、公差超标的问题，尤其是薄壁结构、异形曲面零件，偏差更为明显。
对此，我们研发出专属轮廓补偿加工方案：先按标准尺寸加工首件样品，再通过德国蔡司三坐标检测设备，精准测算出零件的真实弹性回弹量，根据实测数据反向修正五轴联动刀路参数，精准抵消回弹偏差。经过批量反复验证，该工艺可将钛合金复杂结构件、精密轴类、六面体零件的轮廓精度，稳定控制在±0.005mm以内，彻底解决回弹导致的精度失控问题。
在精密钛合金批量加工中，深孔螺纹加工是高频难点。此前，某通信光电企业的钛合金腔体滤波器零件，就面临严重的加工难题：零件侧壁深度达85mm，需要加工多组M2微细螺纹孔。行业传统工艺采用丝锥攻丝加工，受钛合金加工硬化、排屑不畅影响，螺纹崩裂、滑丝问题频发，不良率高达15%，反复返工不仅拖慢交期，还造成大量物料损耗，成本居高不下。
针对客户痛点，天璇精工工程团队重新定制一体化加工方案，彻底颠覆传统攻丝工艺：依托五轴联动加工设备，实现一次装夹完成全部孔位定位、开孔、铣削工序；采用专业螺纹铣刀替代传统丝锥，规避攻丝过程的扭矩过载、丝锥断裂风险；搭配高压内冷系统全程辅助排屑降温，解决深孔加工积屑、硬化问题。
整套优化方案落地后，零件螺纹位置度稳定控制在φ0.01mm以内，全程零断刀、零崩丝风险，200件批量产品一次性全检合格，完美解决客户的品质与交期难题。
相较于常规金属材质，钛合金综合性能优势突出，比强度是铝合金的1.5倍、不锈钢的2倍，同时具备耐腐蚀、耐高低温、生物相容性佳等优势，是高端精密制造的核心用材。天璇精工可承接TA2、TC4、TC11等全系列钛合金材质加工，长期为医疗器械、精密手术器械、通信光电腔体、新能源连接件、精密电子结构件等行业，提供打样、小批量试产、大批量量产全流程服务。
工厂无起订量限制，钛合金样品最快1-3天即可交付，批量订单交期稳定可控。如果你正被钛合金CNC加工刀具损耗大、精度不稳定、量产良率低的问题困扰，想要优化工艺、控制生产成本、保障交付品质，苏州天璇精工可提供免费的零件工艺评估、定制化加工方案。欢迎登录官网sztxjg.com咨询，用实测工艺数据解决精密加工难题，为你的项目落地保驾护航。
