日期：2026-08-18
苏州天璇精工科技有限公司在服务医疗植入物、机器人关节等行业的钛合金零件加工中积累了深厚经验。钛合金导热性差（约为钢材的六分之一）、化学活性高、弹性模量小，切削热量集中在刀具-工件界面，极易加速刀具磨损并引发加工硬化。核心矛盾就一个字：热。
一、钛合金加工的三大“坑”
坑一：粘刀。 钛合金与刀具材料化学亲和性强，低速切削时极易形成积屑瘤。刀尖粘附材料后，切削动作转为挤压摩擦，表面粗糙度急剧恶化。
坑二：振动。 钛合金弹性模量小，高速切削下易产生振动。薄壁件加工时振动更明显，直接导致尺寸超差和表面振纹。
坑三：刀具寿命断崖。 切削线速度超过70m/min时，刀尖温度急剧升高，刀具寿命断崖式下降。
二、2026年TC4钛合金切削参数速查表
基于天璇精工多批次量产验证，以下为TC4（Ti-6Al-4V）钛合金推荐参数：
加工阶段 切削线速度（m/min） 每齿进给量（mm/z） 轴向切深
粗加工 40–60 0.08–0.12 ≤0.3D
精加工 30–50 0.03–0.06 微量
Ti65高温钛合金的加工参数需更保守。研究表明，对Ti65表面粗糙度影响程度从大到小依次为：每齿进给量 > 铣削深度 > 铣削宽度 > 铣削速度。精加工阶段建议优先控制每齿进给量在0.01–0.04mm/z区间。
刀具选型要点： 优先选用TiSiN涂层的微晶硬质合金刀具，刃口提前钝化0.015–0.025mm以减少崩刃风险；刀具前角增大至15°–20°以减少粘结。

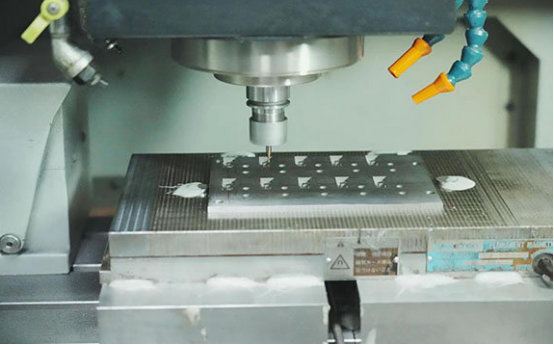

三、工艺实战：强制散热 + 断续切削
除了参数表，天璇精工在钛合金CNC加工中还有两项核心策略：
强制散热。 选用金刚石涂层刀具和大前角设计，配合高压内冷（≥50bar）切削液直冲切削区域。车铣复合的断续切削优势天然有利于散热——铣削的断续性与车削连续加工结合，可有效降低平均切削温度。
在线补偿。 加工过程中通过机床在线探针实时校准刀具状态、补偿刀具磨损偏差。以某医疗骨板加工案例为例，通过优化参数和在线补偿，刀具寿命从120件提升至210件。
天璇精工服务机器人、医疗器械、半导体设备等多个行业，从不锈钢到钛合金、从样品到批量，关键尺寸均可提供完整检测数据与品质追溯。配备德国蔡司ZEISS三坐标，批量精度稳定控制在0.003–0.005mm。
? 如果您有钛合金或高温合金零件加工需求，欢迎联系天璇精工获取专属切削参数方案与免费工艺评估——快速响应，灵活支持修改与加急。
