日期：2026-07-14
很多精密制造企业都遇到过这样的棘手问题：不锈钢、钛合金等高精密零件，首件送检各项0.003mm公差全部达标，可一旦进入批量生产，就会出现持续尺寸漂移、精度波动大、报废率陡增的情况。这并非设备精度不足，而是量产过程中的细微变量没有被有效管控。苏州天璇精工科技有限公司深耕超高精度CNC机加工领域，专注薄壁件、复杂结构件精密定制，依托恒温环境+在线探针动态补偿+全流程CMM抽检三级闭环管控体系，让微米级公差不再依赖人工经验，批量制程CPK稳定保持在1.33以上，真正实现高精度零件的稳定量产。

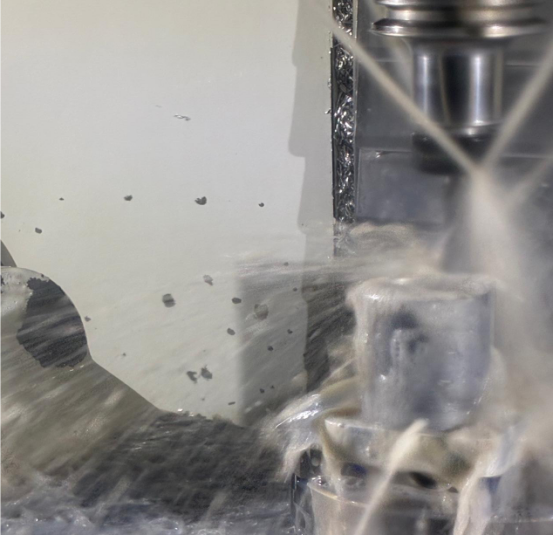

不少厂商存在认知误区：认为只要配备高端机床，就能稳定守住0.003mm级超高公差。但实际量产落地后不难发现，精密加工的核心门槛从来不是设备，而是一套能够把控所有细微变量、规避精度损耗的标准化量产逻辑。首件加工环境稳定、刀具全新、设备状态，自然容易达标；而批量生产中叠加的各类误差，正是批量报废的核心诱因，主要分为三大类：
1、热致误差（占比约60%）
机床主轴高速运转、持续切削会不断产生热量，带动丝杠、导轨发生细微热伸长。同时车间环境温度的小幅波动，也会直接反映在零件尺寸上。数据显示，环境温差波动5℃，500mm行程的机床就会产生0.01-0.02mm的热变形，足以直接击穿0.003mm的精密公差要求，是精度漂移的首要原因。
2、力致误差（占比约25%）
批量生产过程中，刀具会持续磨损，加上切削阻力、进给参数的细微波动，零件受力形变会不断加剧。仅0.05mm的刀具磨损量，就会造成0.01-0.03mm的尺寸偏差，随着量产数量增加，误差会持续累积，最终导致批量超差。
3、几何误差（占比约15%）
机床本身的垂直度、直线度等基础几何精度，会随着设备运行产生细微偏差。在无动态补偿的情况下，这类固有几何误差普遍在0.005-0.01mm，对于普通精度零件可忽略，但对0.003mm超高精度加工而言，是不可忽视的精度隐患。
多重误差叠加累积，就是行业内“样品完美、批量翻车”的根本原因。
0.003mm级精密加工，无法完全消除误差，但可以通过系统化管控，把所有不确定变量转化为稳定常量。天璇精工摒弃传统“首件检测、事后返修”的粗放模式，搭建完整的测量-补偿-管控量产闭环，从源头锁住批量精度稳定性。
第一级：恒温恒湿环境打底，从源头抑制热变形
热变形是精密量产的最大隐患，稳定的加工环境是超高精度加工的第一道防线。车间全年24小时恒温恒湿运行，温度严格控制在22±1℃、湿度维持在45%-55%，彻底规避昼夜温差、季节温差带来的设备热胀冷缩问题，将整体热变形量严控在0.002mm以内，为0.003mm公差加工筑牢基础。
第二级：在线探针动态补偿，过程中实时纠偏
等待零件加工完成再检测误差，早已无法适配微米级精密量产需求。我们所有哈斯加工中心均搭载雷尼绍无线探针，加工过程中实时监测关键尺寸，一旦检测到0.002mm的细微偏差，立即自动预警、同步修正刀具磨损和主轴热伸长误差，实现问题早发现、早修正，杜绝批量偏差累积。
第三级：蔡司三坐标终检，全数据可追溯品质验证
依托测量误差≤0.7μm的德国蔡司三坐标测量仪，对零件关键尺寸实现100%全检。所有检测数据完整留存，形成可追溯的品质档案，精准验证制程精度，杜绝隐性超差零件流出。
实战工艺拆解：从材料适配到设备选型，全方位攻克0.003mm加工难关
不同材质的物理特性差异极大，想要稳定守住微米级公差，必须针对性匹配专属加工工艺，同时依托五轴加工优势、SPC过程管控，实现全维度精度把控。
1、分材质专属加工工艺，适配不同精密零件需求
铝合金（6061-T6）：材质残余应力小、稳定性佳，是精密零件常用基材，核心加工难点集中在薄壁变形问题。我们采用粗加工、应力时效、恒温静置、精加工的分段工艺，循序渐进释放材料应力，规避加工翘曲与尺寸偏移。
不锈钢（304/316）：材质韧性高、极易粘刀，加工过程易出现硬化现象，导致尺寸不稳、表面瑕疵。加工时全程采用顺铣工艺保障切削连续性，搭配AlTiN涂层大圆弧角锋利刀具，配合≥50bar高压内冷系统，有效解决粘刀、硬化、切削抖动问题。
钛合金（TC4）：导热系数极低，仅为铝合金的1/34，切削热量全部聚集在刀尖位置，极易烧刀、产生形变。我们专属搭配TiSiN涂层微晶硬质合金刀具，刃口提前钝化0.015-0.025mm规避崩刃风险，同时固化精准切削参数，将切削速度、进给量严格控制在合理区间，保障切削稳定、精度可控。
2、五轴一次装夹加工，杜绝多工序流转误差
半导体真空腔体、新能源电控壳体、电池托盘、电机壳体等精密零件，普遍具备壁薄、结构复杂、多面需加工的特点。传统三轴加工需要多次拆装、反复找正，每一次定位都会产生细微误差，多次累积后直接突破精密公差范围，且反复夹持、转运容易造成零件微变形。
天璇精工采用哈斯五轴联动加工中心，通过一次装夹即可完成铣面、钻孔、镗孔、攻丝等全部工序，统一加工基准、减少工序流转。搭配专属定制工装与在线检测复核，彻底消除多次装夹带来的定位误差和夹持变形，完美适配复杂薄壁精密零件的量产需求。
3、SPC过程管控，从事后返工转为提前预判
传统加工仅依靠首件检测、中途抽检的管控模式，完全无法适配0.003mm超高精度量产。一旦批量加工完成后才检测出尺寸超差，会造成大量原材料、工时的不可逆损耗。
我们引入SPC统计过程控制体系，将图纸所有关键公差尺寸列为核心管控项，生成专属制程监控图表。量产过程中定时抽样记录尺寸数据，实时捕捉精度偏移趋势，一旦出现异常苗头，工艺人员立即调整切削参数、补偿刀具损耗。通过前置预警、实时修正、成品全检的闭环模式，彻底告别事后返工，实现制程精度的动态稳定。
实战检测数据
以6061铝合金阀套精密加工项目为例，零件外径φ25±0.005mm、内径φ20±0.003mm、长度40mm，天璇精工连续批量生产200件，每5件定时抽样检测，实测数据表现优异：
1、外径尺寸全部集中在名义值±0.002mm范围内；
2、内径尺寸稳定控制在名义值±0.0015mm范围内；
3、尺寸标准差：外径0.0012mm，内径0.0009mm；
4、制程能力：外径CPK=1.48，内径CPK=1.67，远高于行业≥1.0的通用标准。
该组数据足以证明，整套闭环工艺体系的量产稳定性极强，长期批量生产的尺寸超差概率低于0.01%。
如果你的不锈钢、钛合金、铝合金精密零件，面临0.003mm级公差批量不稳、首件合格量产超差等问题，可随时对接天璇精工技术团队。只需提供3D图纸与2D公差清单，我们将在3-5个工作日完成首件精密打样，同步出具含CPK制程分析的全套蔡司三坐标检测报告，免费提供专属工艺优化方案，所有验证数据完整交付，助力企业搞定超高精度零件稳定量产难题。
