日期：2026-07-07
钛合金CNC加工一直是机加工行业的重难点，尤其TC4钛合金批量生产过程中，刀具频繁崩刃、磨损过快、寿命不稳定的问题，长期困扰着众多加工厂家。苏州天璇精工科技有限公司深耕高精度CNC机加工领域，在钛合金批量加工场景中沉淀了大量实战工艺，通过200余组量产工艺测试，迭代出一套成熟、可落地、高稳定性的刀具选型与切削参数方案，从根源解决崩刀、磨损、工件烧伤等问题。
钛合金加工刀具易损的核心原因
钛合金导热性能极差，仅为不锈钢的1/7，切削产生的热量无法快速散出，大量热量集中在刀具刃口位置，极易造成工件加工硬化、刀具崩刃、工件表面烧伤等缺陷。传统加工工艺中，只要切削速度超过65m/min，刀具后刀面磨损速度会大幅加快，不仅拉高刀具耗材成本，还会影响工件精度与交付效率。
经过量产验证的最优解决方案：选用超细晶硬质合金基体+AlTiN涂层专用刀具，区分粗精加工匹配专属切削速度，粗加工控制在40-60m/min，精加工可提升至80-120m/min，搭配动态铣削工艺，稳定刀具切削啮合状态，彻底改善刀具损耗问题。
三步优化工艺，彻底解决钛合金刀具磨损、崩刀难题
1. 精准选型刀具基体与涂层，降低切削阻力
针对钛合金的切削特性，优选晶粒度≤0.5μm的超细晶硬质合金刀具，搭配AlTiN、TiAlN多层复合涂层，能够有效降低刀具与钛合金工件的摩擦系数，减少高温磨损、粘刀问题。同时优化刀具几何角度，将前角控制在8°-12°、螺旋角30°-45°、不等分角约5°，大幅降低切削过程中的切削力，从硬件层面规避崩刀风险。
2. 精细化匹配切削参数，适配批量加工场景

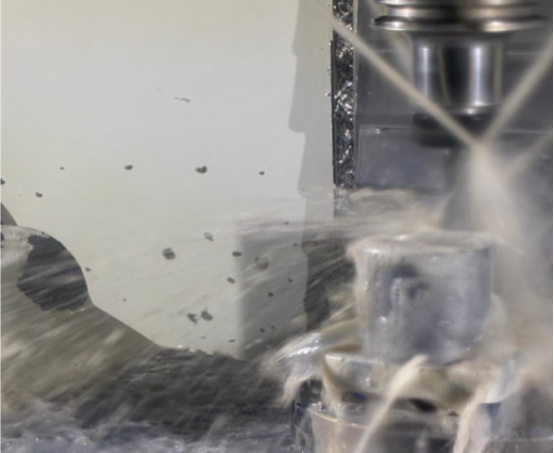

结合TC4钛合金材质特性，量产加工推荐梯度切削参数：粗加工切削速度取30-60m/min区间低值，每齿进给0.05-0.12mm/z，严格控制切削深度，径向切深不超过刀具直径的30%，轴向切深稳定在0.5-2mm，避免大切深造成的刀具过载崩刃。冷却方面采用70bar高压内冷搭配微量润滑工艺，让冷却液直击刀尖与切屑接触核心区域，快速带走切削高温，保护刀具刃口。
3. 优化铣削路径，动态控温稳切削
摒弃传统摆线铣空行程多、切削啮合不稳定的弊端，采用动态铣削工艺，全程保持刀具恒定啮合角，让切削过程更平稳。实测数据显示，该工艺优化后，钛合金开粗效率提升35%，刀具使用寿命提升40%，单件加工的刀具耗材成本降低25%，批量加工性价比大幅提升。
实战案例验证
此前为某通信光电企业加工钛合金腔体滤波器，工件深度85mm，侧壁含M2精密螺纹，传统加工方式极易出现螺纹崩裂问题，不良率高达15%。我们定制钻-铣-螺纹铣一体化无丝锥加工方案，彻底规避螺纹崩裂缺陷，工件螺纹位置度稳定控制在φ0.01mm以内，200件批量产品一次性验收合格，良品率100%。
天璇精工搭载美国Haas三轴、四轴、五轴高端加工设备，配备德国蔡司ZEISS三坐标精密检测设备，可根据客户不同钛合金工件的结构、精度、批量需求，提供专属刀具选型、参数优化、工艺验证一站式服务，精准解决钛合金加工崩刀、精度不稳等各类难题。
