日期：2026-07-08
在铝合金CNC精密加工中，变形是导致零件报废、项目延期的首要问题。无论是普通结构件还是精密薄壁件，装夹应力、残余应力、切削热变形等多重因素叠加，都会让零件出现加工翘曲、尺寸超差问题。苏州天璇精工科技有限公司深耕铝合金精密加工多年，通过应力分级释放、五轴一体化加工、全流程检测闭环等实战工艺，成功将铝合金零件加工变形量从行业普遍的0.03mm，稳定控制在0.005mm以内，大幅提升批量加工良品率。
6061、7075等常用变形铝合金，材质塑性高、热膨胀系数大，加工过程中形变问题尤为突出，核心诱因主要分为三类：
第一，残余应力重新分布。铝合金板材在轧制、热处理过程中内部会积蓄大量应力，CNC加工大范围去除材料后，原有应力平衡被打破，应力自主释放过程中，零件必然出现翘曲、弯曲变形。
第二，切削热引发形变。铝合金导热速度快、线膨胀系数高达23×10⁻⁶/℃，加工时局部快速升温会让材料轻微膨胀，加工结束冷却收缩后，就会产生不可逆的尺寸偏差与形变。
第三，装夹应力回弹。薄壁铝合金件刚性弱，传统硬性夹紧方式会强制改变零件形态，加工时尺寸看似达标，一旦松开夹具，零件应力回弹，直接导致尺寸、平面度超差。
核心解决方案：四段式分层工艺，循序渐进消除加工变形
铝合金变形控制的关键，并非强行压制形变，而是循序渐进释放应力、均匀去除加工余量。天璇精工优化的「粗加工→时效处理→半精加工→精加工」四段式工艺，是目前解决铝合金变形最成熟的实战方案，通过少量多次的加工方式，彻底规避应力集中突发释放导致的形变问题。
四大实战工艺方法，精准控制铝合金加工变形
1、粗精分离+多次时效，彻底释放残余应力
粗加工阶段快速去除大部分多余材料，预留0.3-0.5mm均匀精加工余量，避免一次性大量切削引发应力骤释。粗加工完成后，零件置于恒温车间静置12-24小时，让内部残余应力充分释放、状态趋于稳定；随后进行半精加工，切除0.2-0.3mm余量并再次短时静置；最后通过微量精加工成型。高精度零件可增加二次时效工序，规避后期变形风险。
2、五轴一次装夹+柔性工装，规避夹持与定位误差
传统三轴多次装夹不仅会累积定位误差，反复夹持还会持续给薄壁件施加外力，引发形变。我们采用哈斯五轴联动加工中心，一次装夹完成零件所有面的加工工序，彻底杜绝多次装夹带来的误差与应力累积。同时摒弃传统硬性钳口，根据零件结构搭配真空吸盘、柔性多点夹具，实现受力均匀吸附支撑，装夹参数标准化，消除人工操作差异带来的加工波动。

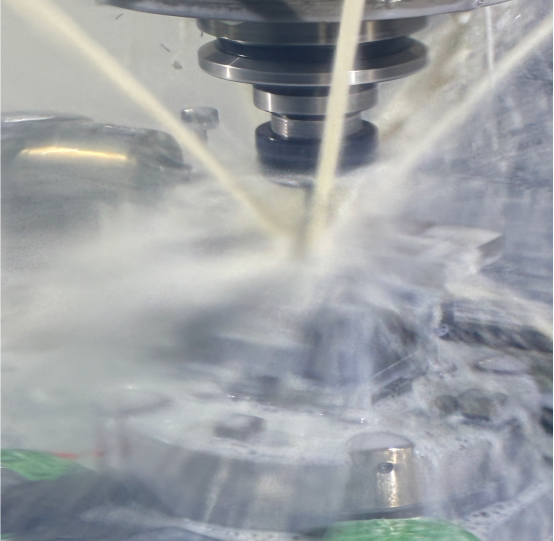

3、优化刀具与走刀路径，平稳控制切削力
切削力是零件瞬时变形的直接原因。我们选用高螺旋不等齿专用铣刀，搭配分层顺铣工艺，让切削过程更平稳，大幅降低薄壁件让刀量。精加工阶段严格控制切削深度，以0.05-0.15mm微量浅切为主，减少切削热堆积与切削力波动。同时通过CAM软件提前模拟走刀路径，预判并规避局部应力集中区域，从加工源头减少形变。
4、在线检测+SPC闭环管控，实时修正加工偏差
变形问题无需等到加工完成后再检测整改。所有加工设备搭载在线检测探针，加工过程中实时监测关键尺寸，一旦捕捉到尺寸偏移趋势，立即自动补偿刀具磨损、调整切削参数。量产过程中每10件抽样做CPK制程分析，成品经蔡司三坐标全尺寸检测，通过SPC控制图全程监控加工精度趋势，提前规避批量变形、超差风险。
实战案例数据
某新能源汽车6061-T6铝合金电控壳体，外形尺寸300×200×80mm、壁厚1.8mm，传统加工工艺下平面度仅能达到0.03mm，批量良品率仅72%。采用四段式时效工艺+五轴一体化加工方案后，零件平面度稳定控制在0.005mm以内，500件批量生产良品率提升至96.8%，每件产品均可提供全套精密检测报告，精度稳定可追溯。
免费工艺服务
如果你的铝合金零件长期面临加工变形、尺寸超差、批量不稳定等问题，可随时咨询天璇精工技术团队。提供3D图纸与2D公差参数，我们将在3个工作日内出具专属DFM工艺报告，包含变形风险评估、工艺优化方案，所有技术建议免费公开，助力企业高效解决铝合金CNC加工变形难题。
