日期：2026-07-13
苏州天璇精工深耕高精度 CNC 机加工多年，长期为医疗器械、半导体设备、机器人、通信光电等高精领域提供批量零部件生产，过程中频繁碰到行业普遍痛点：客户图纸要求 ±0.005mm 微米级严苛公差，钛合金、不锈钢、铝合金试样打样次次检测合格，可一旦进入大批量生产，尺寸持续偏移，不良报废量大幅上涨。不少厂家以为高价购入高端机床就能稳住微米精度，实际投产之后才明白，优质设备只是基础保障，想要做到批次尺寸统一，核心在于一套能把各类变量标准化、可落地的完整工艺管控体系。
试样达标，批量却频繁超差？根源在四大不可控变量
样品加工工况简单、切削时长短，很多隐藏误差不会显现，批量连续生产后多重问题叠加，精度自然全线失守。 机床长时间运转持续升温，热变形日积月累，车间一两度的温度波动，就足以突破微米公差区间；不间断切削让刀具刃口慢慢损耗，微小磨损不断累积，慢慢拉大尺寸偏差；薄壁异形件装夹受力不均，不同批次工件应力存在细微差别，加工后回弹变形；传统只查首件、中途少量抽检的检测模式反馈滞后，等到批量加工完成才发现尺寸超标，早已造成大量物料与工时损耗。

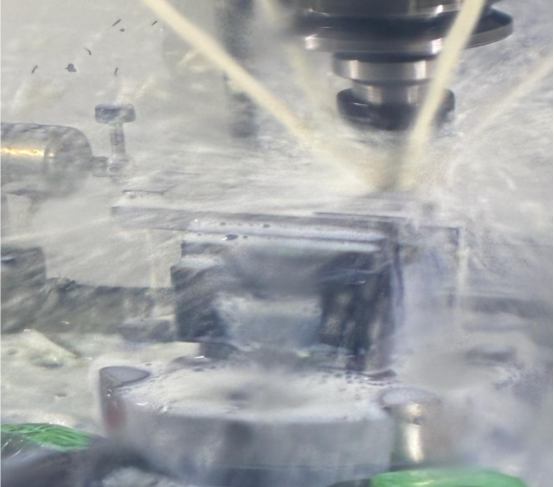

想要从试样稳定过渡到大批量标准化生产，不能单靠机床硬件本身，我们总结出一套覆盖粗加工、应力释放、精加工全流程的闭环管控方案，依靠设备精度预留、恒温热补偿、在线实时标定、SPC 过程管控四层逻辑，把各类浮动误差全部锁定在可控范围。
四大落地法则，守住微米级批量加工稳定性
法则一：设备选型预留三分之一精度储备，从硬件降低误差风险
加工微米级精密零件，机床不能贴着图纸公差临界标准选型，必须预留充足精度冗余，行业经过长期量产验证，预留三分之一精度储备是稳妥标准，设备本身精度要比工件要求高出三成以上。 我们车间使用的哈斯三轴、四轴、五轴加工中心，设备定位精度稳定在 0.002mm 以内，重复定位精度不超 0.003mm，搭配德国蔡司三坐标检测仪配套使用，从设备底层能力上，规避机床自身精度不足带来的批量尺寸波动，为高精度批量生产打好硬件根基。
法则二：恒温车间搭配机床热补偿，根除温度带来的隐形形变
温度是微米加工里最容易被忽略、影响却最大的误差来源。以铝合金零件举例，材料热膨胀系数高，一件 150mm 规格工件，环境温差仅 1℃，就能产生 0.00345mm 形变，几乎占用近七成公差空间。 我们采用双重控温方案，一方面搭建全域恒温生产车间，锁定车间环境温度，避免外界气温波动干扰加工；另一方面机床搭载主动冷却系统与动态热误差补偿模块，设备运行时实时采集主轴、丝杠温度数据，自动修正热变形带来的尺寸偏移，全程把温度形变控制在极小范围。
法则三：机内在线标定 + 分材质刀具寿命管控，解决刀具磨损漂移
刀具持续切削产生的微量磨损，是批量生产尺寸慢慢跑偏最主要的原因，连续加工二十件工件后，刀具后刀面磨损量就能达到 0.01~0.02mm，直接导致批量尺寸整体偏移。 日常生产中，我们设定固定加工件数阈值，到达阈值后自动启动激光对刀仪与机床内置探针，重新校准刀尖实际参数，消除磨损带来的误差；同时针对钛合金、不锈钢、铝合金不同材质的切削特性，单独建立刀具损耗预警标准，系统识别刀具磨损到达临界值前，提前提醒更换刀具，避免磨损超标造成批量不良。
法则四：SPC 全过程管控 + 全尺寸检测，形成提前预警闭环
只检测首件、简单抽检的传统质检方式，完全适配不了微米级零件批量生产，等到全部工件加工完成再检测，一旦出现超差，损失已经无法挽回。 我们将图纸所有关键尺寸纳入管控清单，全程启用 SPC 统计过程管控，实时记录每一批次工件尺寸数据，生成趋势管控图表。生产途中定时取样监测，只要尺寸出现小幅偏移趋势，系统立刻预警，技术人员及时调整工艺，做到问题提前干预；完工后所有工件经过蔡司三坐标全尺寸检测，从生产过程到成品验收形成完整闭环，从源头减少报废。
多材质量产实测效果，工艺方案经批量项目验证
此前加工一批 304 不锈钢定位板，整套管控方案落地后，200 件批量工件平面度稳定维持 0.005mm，过程能力指数 Cpk 可达 1.28； 医用钛合金骨板优化专属切削参数后，刀具单次使用寿命从 120 件提升至 210 件，大幅降低刀具耗材成本，同时尺寸一致性明显提升； 铝合金薄壁件调整工艺路线，粗加工完成后增加时效静置工序，充分释放材料内部残余应力，很好改善装夹、切削应力引发的变形超差问题。
苏州天璇精工服务覆盖医疗器械、半导体、机器人无人机、通信光电、新能源精密电子等多个高端行业，不管是小批量样品试制，还是上万件稳定量产，都能快速匹配适配工艺方案。您可以携带加工图纸前来沟通，我们会结合工件材质、公差要求、生产体量，给出针对性工艺评估与全套批量加工解决方案。
