机器人关节壳体、灵巧手执行器、机械臂基座等六面体结构件，周身分布多组安装面、定位销孔与斜向螺纹孔，对各面之间的垂直度、位置度、同轴度要求极高。传统三轴设备需要多次翻面拆装，反复定位带来的误差累积，很难稳定守住微米级形位公差，五轴联动加工则能一次性解决多面加工的定位难题。
一、三轴加工多面体零件的三大固有短板
多次装夹叠加定位偏差 复杂六面体、带斜孔深腔零件，三轴加工至少需要 3-6 次拆装找正，每次重新定位都会引入 5-10μm 基准偏移，多重误差叠加后，很难稳定控制 ±0.005mm 精密公差。
加工基准频繁切换 每一次翻面都需要重新建立机床坐标系，基准持续变动，孔系同轴度、各面平行度极易出现批量波动。
单件误差放大整机装配偏差 单一零件细微尺寸偏移，单独检测很难发现，全部组装成整机后，累积误差会直接造成机械臂运动卡顿、左右动态响应不一致等装配故障。
二、五轴一次装夹，从源头消除定位误差

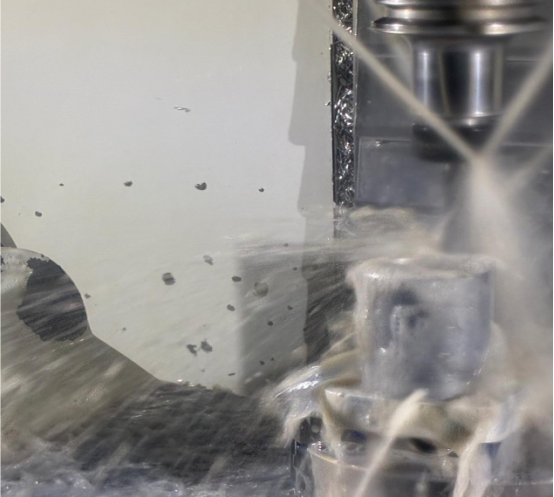

依托五轴联动加工中心回转工作台的多角度加工能力，搭配定制专用工装统一加工基准，整套铣削、钻孔、镗孔、攻丝工序可在单次装夹内全部完成，无需中途拆装工件。 省去反复找正、翻面流程后，同轴度、平行度、位置度不再受多次装夹误差干扰，从工艺底层解决多面体零件尺寸漂移问题。
三、五轴加工稳定批量精度的四层工艺设计
一体化装夹成型，规避多次基准偏移 三轴加工机器人关节壳体最少需要 3 次装夹，每次拆装都会新增定位误差；五轴设备依靠回转工作台多角度切削，全程统一基准，大幅降低形位公差波动。
前置工艺评审，提前规避整机装配隐患 加工前同步梳理材料选型、基准设计、检测标准与整机装配需求，提前预判尺寸匹配风险，保证零件单件检测合格的同时，组装后也能满足机器人设备运行标准。
标准化工装搭配在线实时检测 针对不同型号机器人结构件定制专属支撑工装，统一固化装夹力度参数，消除不同操作工操作习惯带来的受力差异；设备搭载在线探针，切削过程中实时检测关键孔径、定位面尺寸，出现偏差立即自动补偿。
三坐标全尺寸检测，孔系精度全程可控 机器人零件的销孔、安装孔同轴度是核心质控项，所有工件下线后通过高精度三坐标设备 100% 检测关键尺寸，完整留存检测数据，实现品质全程可追溯。
工艺优化实测对比
某 7075 铝合金机器人关节壳体，标准六面体结构，含 12 处定位孔、4 组装配销孔，图纸位置度要求 0.015mm。 采用传统三轴工艺需要 4 次翻面装夹，批量加工位置度波动区间 0.025-0.04mm，200 件批量良品率仅 72%；更换五轴一次装夹工艺后，位置度稳定控制在 0.01mm 以内，良品率提升至 96%，单件加工时长由 45 分钟缩短至 28 分钟，同步提升加工效率与产品一致性。
