半导体设备的真空腔体、匀气盘、冷却流道板等核心零部件，是设备稳定运行的关键。这类零件的加工核心难点，不仅在于±0.001~±0.003mm的超高精度公差，更需要同时满足精密尺寸、薄壁结构、高洁净度、高批量稳定性四大严苛要求，加工容错率几乎为零。苏州天璇精工科技有限公司专注超高精度CNC加工，深耕半导体零部件配套领域，可稳定实现0.003-0.005mm级批量加工精度，依托德国蔡司三坐标全检体系，为半导体设备企业提供可追溯、高可靠的精密零部件配套服务。
半导体零部件的密封面平面度、孔位同轴度、流道尺寸公差精度要求极高，密封面粗糙度需达到Ra≤0.1μm，任何微小的尺寸偏差、表面毛刺、微粒残留，都会引发设备真空泄漏、晶圆污染等重大问题。目前多数加工厂商采用普通数控机床生产，普遍存在四大加工难题：
一是薄壁腔体易变形，真空腔体结构复杂、壁厚极薄，轻微切削力波动就会导致零件形变，公差超标；二是量产精度易漂移，机床热胀冷缩、持续运行发热，会造成长期批量生产尺寸偏移；三是多面体加工误差累积，复杂结构需多次拆装找正，定位误差层层叠加，形位公差难以达标；四是表面加工精度不足，纹路粗糙不仅增加后续抛光成本，还易残留金属微粒，影响半导体生产洁净环境。
核心解决方案：一次装夹+热误差管控+洁净后处理，筑牢微米级精度体系
半导体精密零件加工，并非单一工序的精度提升，而是整套工艺系统的能力落地。天璇精工通过整合加工工序、严控热变形、标准化洁净后处理三大核心体系，全方位解决微米级加工难题，实现样件、批量产品精度统一稳定。
四大核心控制点，保障半导体零件高精度量产

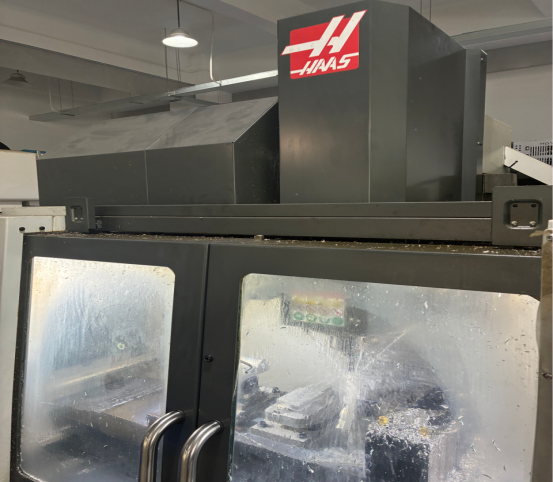

1、工序集成一次装夹，减少流转误差
半导体真空腔体、精密基座等零件结构复杂、多面需加工，传统多次装夹工艺极易产生定位偏差和二次微变形。我们在产前完成全流程工艺规划，将铣削、钻孔、镗孔、攻丝等所有工序集中于单次装夹完成，统一加工基准，搭配在线检测实时复核尺寸。针对薄壁、深槽、窄缝、密孔等易变形结构，最大化减少二次拆装与工序流转，从源头规避定位误差与夹持变形。
2、恒温控温+智能热补偿，锁定微米级精度
铝合金、不锈钢等半导体常用材料热膨胀系数不同，温度细微波动都会引发尺寸偏移，是0.003mm级精度加工的核心难点。我们通过多重手段严控热变形：车间恒温稳定20±0.5℃，隔绝环境温差干扰；优化切削参数与刀具路径，降低加工切削热堆积；依托机床主轴热补偿系统，配合加工中实时检测，形成热误差修正闭环，彻底解决量产尺寸漂移问题。
3、优化切削工艺，杜绝薄壁让刀变形
针对6061铝合金、316L不锈钢等半导体常用材料的加工特性，我们采用高螺旋不等齿专用铣刀，搭配分层顺铣加工策略。粗加工预留0.2-0.5mm均匀精加工余量，精加工采用微量浅切模式，切削深度控制在0.05-0.15mm，有效降低切削力与切削热波动，避免薄壁结构让刀、形变问题，保障零件尺寸均匀稳定。
4、标准化洁净后处理，满足半导体无尘要求
半导体设备对零件表面洁净度要求严苛，切削液残留、金属切屑、油污、粉尘微粒，都会影响设备真空性能与晶圆生产安全。天璇精工建立专属洁净后处理流程：零件下线后先彻底清除表面切屑与残留切削液，针对微孔、窄槽、螺纹等死角位置专项清洁；再通过超声波清洗、高压冲洗、恒温干燥、防尘真空包装全流程作业，专属洁净作业区域操作，确保零件洁净度符合ISO 14644行业标准。
实战案例数据
某半导体设备6061铝合金真空腔体，壁厚1.2mm、深度80mm，传统加工工艺变形量高达0.02mm，表面粗糙度难以达标。采用天璇精工专属工艺后，零件变形量控制在0.005mm以内，表面粗糙度稳定Ra≤0.4μm。该产品已批量生产2000件，良品率达99.3%，每件产品均可提供完整蔡司三坐标检测报告与SPC制程数据，全程可追溯。
免费工艺服务
针对半导体零件高精度加工、批量稳定性、洁净度管控难题，天璇精工提供免费工艺评估服务。提交零件3D图纸与2D公差标准，我们将在3-5个工作日完成首件试样加工，出具全套精密检测报告与工艺优化方案，助力企业解决半导体零部件加工痛点。
