为什么普通CNC设备做不了半导体微结构零件？
半导体设备零部件是精密制造领域的品类，相较于常规机械零件，其微结构加工、尺寸精度、表面洁净度、运行稳定性的要求都极为严苛。这类零件多包含微细孔、超薄壁、复杂精密轮廓结构，存在加工区域小、适配刀具超细、切削工艺敏感等特点，普通三轴CNC设备无论精度、效率还是成品合格率，都无法满足行业标准。

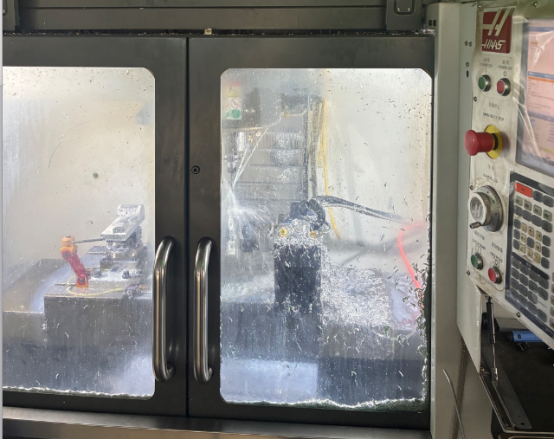

苏州天璇精工专注超高精密零件定制加工，依托美国Haas五轴加工设备、德国蔡司三坐标检测设备，实现0.003-0.005mm批量稳定精度，深耕半导体设备配套加工领域。下文从设备选型、热变形控制、洁净度处理三大维度，拆解半导体微结构零件的精密加工核心方案。
半导体真空腔体、微结构基座等核心零件，需要多面、多角度一体化加工。传统三轴设备需要3-4次反复装夹定位，每一次装夹都会产生新的定位偏差，误差层层累积后，零件位置度精度仅能达到0.015mm，无法满足半导体设备装配要求。
五轴联动加工可实现一次装夹、五面完整加工，从根源上消除多次装夹带来的累积误差，将零件位置度精准控制在0.004mm以内，同时大幅简化加工工序。
热变形是半导体微结构精密加工的最大痛点。微细加工所用刀具直径极小、设备切削转速极高，加工过程中极易产生热量堆积，导致零件微变形，直接报废高精度成品。
我们搭建全恒温加工车间，将环境温度稳定控制在22±1℃，规避环境温差引发的零件热胀冷缩；通过设备在线探针实时检测刀具状态，动态补偿刀具磨损带来的精度偏差；同时针对不同材质建立专属工艺参数库，铝合金线速度控制在800-1200m/min、不锈钢60-80m/min、钛合金40-55m/min，适配各类材料的精密切削需求。
半导体零部件的核心特点是：精度达标不代表产品可用。加工残留的切削液、细微金属碎屑、表面油污，哪怕微量残留，都可能在设备运行时污染晶圆、影响半导体产品良率。
为此，天璇精工建立专属半导体零件后处理流程，所有成品均经过超声波深度清洗、无尘检测、无菌洁净包装三道工序，确保零件交付表面无任何污染物残留，完全匹配半导体行业高洁净度使用标准。
核心加工数据支撑
半导体真空腔体优化对比：传统三轴4次装夹加工，位置度0.015mm、生产周期15天；五轴一次装夹加工，位置度0.004mm、周期压缩至7天；
五轴精密加工方案可降低20%-35%综合生产成本，生产周期缩短40%，兼顾精度与效率；
五轴加工中心时费720-1080元/小时，凭借一次装夹成型、低报废率的优势，实现高精度零件的高性价比量产。
