在半导体设备制造领域，腔体、喷淋盘、电极等核心金属零部件，是保障设备运行精度与工艺稳定性的核心载体。这类零件大多需要在铝合金、不锈钢、钛合金基材上，加工出微孔、微槽、薄壁隔板等超细微结构，以CVD碳化硅喷淋盘的D0.5mm级微孔加工为代表，该项工艺长期依赖进口，是国内精密加工行业的技术痛点。
这类零部件的加工标准极为严苛，尺寸精度要求可达±0.003mm，表面粗糙度Ra≤0.4μm，位置度精度更是控制在φ0.01mm。众多CNC加工厂并非无法完成单次样品加工，而是难以实现稳定、高效、可重复的批量量产，这也是半导体微结构加工的核心难点。

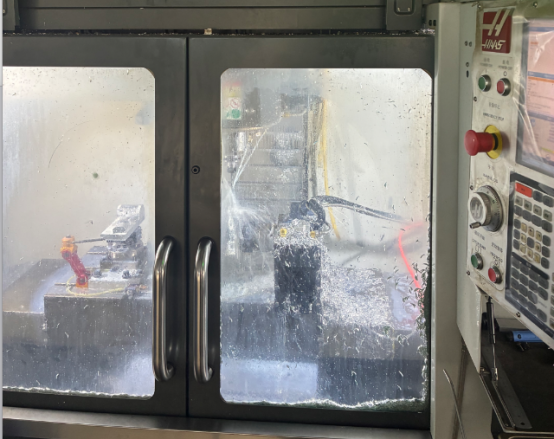

苏州天璇精工科技有限公司深耕半导体精密零部件加工多年，依托美国Haas三轴/四轴/五轴高端加工设备与德国蔡司三坐标精密检测系统，积累了成熟的微结构量产加工经验，可将批量加工精度稳定控制在0.003–0.005mm，为行业客户提供从样品试制到规模化量产的全流程精密制造服务。
不同于行业普遍认知的“设备决定精度”，半导体微结构CNC加工的核心竞争力，是全方位的系统控制能力，一套成熟的量产方案，需要整合设备精度储备、刀具切削工艺、冷热平衡控制、闭环检测质控四大核心维度。
一、充足的设备精度储备，是微结构加工的基础
微米级微孔、微槽的加工，对机床定位精度与重复定位精度有着要求。行业通用的核心准则为“精度储备三分之一”，即设备本身的标称精度，必须比零件图纸要求精度高出三成以上，才能规避量产误差、保障稳定性。
想要稳定落地微米级微结构加工，机床定位精度需严控在0.002mm以内，重复定位精度不超过0.003mm。尤其五轴加工中心，旋转轴结构复杂，微小的设备误差都会在加工中被大幅放大，因此必须搭配光栅尺全闭环控制系统，从硬件层面筑牢精度基础。
二、优化刀具路径与切削策略，决定微结构成形品质
传统加工的摆线铣削方式空跑路径多、切削效率低，还容易导致热量集中在刀具局部，引发刀具磨损、工件变形，完全无法适配半导体微细加工需求。
针对性优化的动态铣削策略，能够恒定保持刀具啮合角，让切削负载均匀分布，从源头改善微结构加工的成形效果。针对微孔加工，我们采用钻、铣、螺纹铣一体化无丝锥加工方案，彻底杜绝断刀风险，保障加工连续性。在精加工环节，通过0.01mm级的极小切深精细削光工艺，可轻松实现微结构超高表面质量要求。
三、精准冷却润滑，把控微结构加工热平衡
半导体核心零部件对生产洁净度要求极高，同时微细加工的切削区域狭小、热量集中，普通冷却液无法渗透到刀尖切削核心区域，极易出现切屑缠绕、表面刮伤、热变形超差等问题。
我们采用≥50bar高压内冷系统搭配微量润滑工艺，让冷却液精准冲击刀尖与切屑结合处，快速带走切削热量、及时排屑，既解决了微细加工的切屑缠绕难题，又能杜绝切屑二次刮伤工件表面，保障微结构的光洁度与尺寸精度。
四、双向检测闭环管控，锁定微米级量产质量
微孔、薄壁等微型结构尺寸极小、容错率极低，传统“加工完成后统一检测”的模式，一旦出现误差就会造成批量报废，生产成本极高。
为此我们搭建了在线实时校核+离线精准检测的双重质控体系：机床搭载无线测头，在加工过程中实时校核工件定位状态，及时修正微小偏差；成品下线后，通过德国蔡司三坐标检测整体空间尺寸精度，搭配激光影像仪专项检测微孔、深盲孔等微型结构，全方位锁定产品质量。
实战落地效果
以半导体设备铝合金腔体零件加工为例，该零件需要在85mm深的侧壁上加工多处微细特征，传统加工方式废品率居高不下。我们通过五轴联动一次装夹工艺，规避多次装夹带来的定位误差，搭配首件标定+反向轮廓补偿工艺，可将六面体类精密零件轮廓精度稳定控制在0.005mm以内，经50倍显微镜检测，微结构崩边量可精准控制在0.02mm以内，完美满足半导体设备高精度使用标准。
如果您正面临半导体设备金属零部件微结构加工的精度不达标、量产不稳定、良率偏低等问题，天璇精工可提供专属工艺评估、方案优化与批量交付定制化服务，欢迎发送图纸咨询，获取专业技术方案。
