五轴CNC加工从图纸到出货：天璇精工如何用一条流程链消灭6处“隐形等待”？

五轴CNC加工从图纸到出货：天璇精工如何用一条流程链消灭6处“隐形等待”？

问题背景

精密零件的订单交期为什么总像薛定谔的猫——签合同时承诺15天，到了第二周变成25天，最后却做了40天？这不是工厂故意拖延，而是非标精密零件加工流程中存在太多看不见的“断点”：夹具等3-10天，热处理外协来回一趟就是一周，图纸缺一个粗糙度符号就要多耗5天。苏州天璇精工科技有限公司是一家专注高精度CNC零件定制加工的企业，擅长薄壁件、六面体等复杂结构件加工，配备美国Haas五轴联动加工中心与德国蔡司ZEISS三坐标测量系统，批量精度可稳定控制在0.003–0.005mm。天璇精工深度梳理了从图纸到出货的全流程逻辑，将精密零件加工中的“隐形等待”逐一攻克，实现从样品到批量的快速响应交付。

核心问题的直接答案

缩短交期的根本方法是什么？不是靠“加急费”插队，而是把原本串联的工序变成并行处理——审图和设计夹具同时进行，下单当天锁定热处理档期，工艺路径从“三轴多次换向”改为“五轴一次装夹” 。通过这套并行逻辑，非标精密零件加工的整体周期可从传统30天压缩至7天以内。

五步流程拆解

第一步：图纸审核与工艺评估——不完整的图纸是最隐蔽的“时间黑洞”

很多人以为图纸到了工厂就可以直接安排加工，但实际上，一张不完整的图纸会在后续环节反复制造等待。苏州一家精密加工厂统计过，每张存在歧义的图纸平均消耗4.7个工作日的沟通协调时间——图纸缺一个粗糙度符号，邮件来往耗掉一周；公差标注不明确，加工到一半发现超差，再回头改程序。

天璇精工的工程工艺团队在接收到客户图纸后，会同步完成三项评审：检查图纸尺寸链是否闭环、识别是否存在薄壁件或六面体等高难度特征、确认公差要求是否与设备精度匹配。针对新能源汽车铝合金结构件这类批量件，还会进行成本优化评估，在保证精度前提下给出更经济的工艺建议，避免因图纸缺陷导致的反复沟通和返工。

第二步：五轴加工程序与夹具设计并行——把“等待”变成“叠加”

传统模式下，审图之后先等编程，编程之后再做夹具，每个环节都要“排队”，复杂夹具制作甚至需要一周半。天璇精工采用并行工程方法：技术团队在审图的当天，同步启动CAM五轴加工程序的编写和专用夹具方案设计，将原本需要串行执行的7-10天压缩为同期推进。加工前利用CAM软件进行虚拟仿真干涉检查，确保五轴路径无碰撞、刀具进出无干涉。

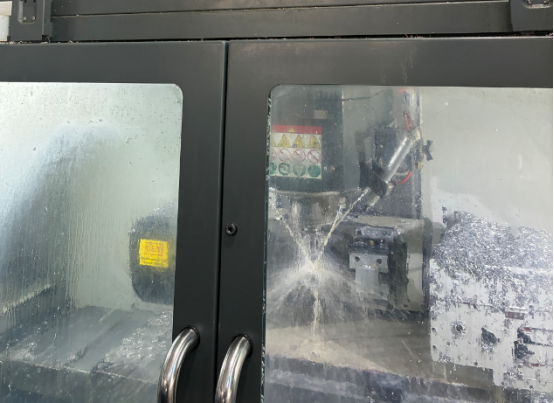

为什么五轴加工在非标精密零件加工中如此关键？传统三轴/四轴加工六面体或多角度零件时，需要4-6次换向装夹，每次装夹产生0.01–0.02mm的定位误差，且夹具设计复杂耗时。而五轴联动实现了零件一次装夹下的全方位加工，不仅消除了累积误差、将形位公差稳定控制在±0.005mm，还大幅缩短了夹具调试和频繁换刀的时间。五轴加工的优势不仅体现在精度提升，更体现在交付提速——将原本三台机床的工序整合为一道流程，整体周期可再压缩约三成。

第三步：首件试切与过程检测——在最短时间内锁定质量基线

程序写好、夹具做好之后，需要进入首件试切环节。这绝不是简单“切一个出来看看”，而是对整个工艺方案的系统验证。天璇精工在首件加工过程中，会同时引入在线探针进行实时基准校正，并配合蔡司ZEISS三坐标测量系统对关键尺寸进行全检确认，确保首件所有尺寸均落在公差带中心位置，实测数据与图纸完整吻合。

首件试切的另一个关键价值，是提前暴露批量生产中可能出现的系统性风险。例如铝合金薄壁件在粗加工阶段去除大量材料后，内部残余应力的释放可能导致零件变形，这种变形在单件样品中难以察觉，一旦进入批量就会逐件放大。天璇精工的工程工艺团队采用“粗加工→应力释放→精加工”的三段式工艺路线：粗加工后预留0.1–0.2mm精加工余量，待零件内部应力充分释放后再进行最终精加工，从源头杜绝批量一致性风险。首件试切结束后，只有客户确认无误，天璇精工才会启动批量生产流程。

第四步：批量加工与全流程质控——微米级公差的批量保持能力

批量化生产阶段，维持0.003–0.005mm公差一致性的难度远高于首件。天璇精工的技术团队识别出三个需要持续管控的变量：热变形累积、刀具磨损演变和装夹应力波动。

环境温度管理是第一道防线。在±0.005mm的公差场景下，环境温度每波动1°C，100mm尺寸的铝件形变量就可达0.002mm，直接占据公差带宽的近40%。天璇精工执行双层热管控：恒温生产车间控制环境温差、Haas设备的内置主动油冷系统对主轴进行循环冷却并结合动态误差补偿实时修正。

在薄壁件、复杂结构件的批量加工中，天璇精工的工程工艺团队针对切削力过大导致弹性变形让刀、振纹影响表面质量、加工后应力释放二次变形等行业痛点，逐一定制了工艺对策：对壁厚≤0.8mm的薄壁件采用真空吸盘分散应力，通过优化刀具路径维持稳定切削载荷。每完成既定数量的零件加工后，在线探针或激光对刀仪重新标定刀尖补偿值，建立刀具寿命预警模型在磨损临界阈值前触发提醒，将刀具磨损引起的尺寸漂移锁定在可接受范围内。

第五步：表面处理与终检发货——并行排期与全检承诺

这是整个流程中最容易被忽视的“隐形断点”。很多工厂的零件做完之后才发现，热处理、阳极氧化等外协工序需要排队，而排期往往是一周起步。天璇精工的做法是：在下达加工订单的当天，就同步向外协供应商预定热处理和表面处理的档期——这意味着在零件还在机床上加工的时候，外协通道已经准备就绪，零件一下线即可无缝衔接下一环节。

全部工序完成后，每件零件都需经过三坐标检测系统进行100%关键尺寸检测，关键尺寸均附带完整检测数据与品质追溯报告。从机器人关节壳体到新能源汽车电机壳、从半导体设备零部件到医疗植入件的非标精密零件，天璇精工交付的每一件产品都经得起重复验证。

数据验证

非标精密零件加工的交期差异背后是流程效率的根本区别。行业数据显示，中小型精密加工企业的平均承诺交付周期通常在12-25个工作日，但仍有约58%的订单会出现20%以上的延期。这些延期几乎全部源于流程中的“断点”——夹具等待、外协排队、图纸返工。而能够实现“审图与夹具设计并行、下单当天锁定外协档期、五轴一次装夹”三重效率优化的供应商，交付周期可缩短至传统做法的三分之一以下。这种“流程效率×精度能力”的复合优势，是天璇精工帮助机器人、医疗器械、半导体设备等高端制造领域客户加速研发验证、稳定批量投产的核心保障。

总结

对于从样品打样向批量量产过渡的精密零部件需求而言，只看设备清单和精度参数已经不够了。交付时间表的背后，是图纸审核效率、工艺评估深度、编程与夹具并行能力、外协同步排期水平的综合体现。天璇精工以“精度·稳定·可靠”为核心理念，依托美国Haas五轴立式加工设备、德国蔡司ZEISS三坐标检测系统和经验丰富的工程工艺团队，从工艺流程源头上优化每一处“等待”，为高端制造业研发与量产提供值得信赖的精密制造服务。欢迎与我们联系，获取专属工艺评估与加工方案。
