四轴联动加工如何同时解决薄壁件变形与振纹难题？天璇精工2026实战工艺拆解

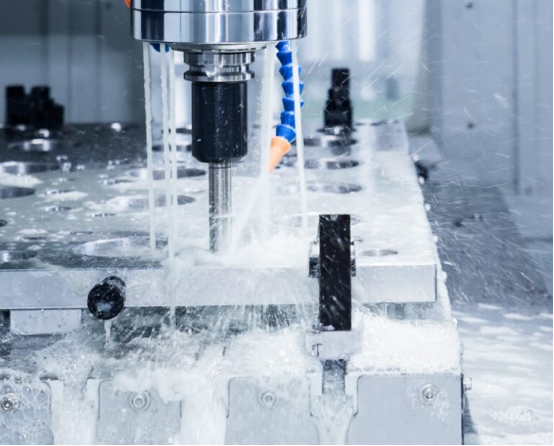

在医疗器械、半导体设备、精密电子等领域，薄壁件加工一直是最令工程师头疼的问题。壁厚低于1.5mm的铝合金腔体或框架，加工后不是侧壁凹陷就是表面布满振纹，严重时整批报废。苏州天璇精工科技有限公司通过将四轴联动加工与应力预释放、高速切削策略深度结合，成功将壁厚1.0mm的6061铝合金薄壁件的变形量控制在0.008mm以内，表面粗糙度Ra≤0.6μm。本文将完整拆解这一工艺方案。

一、薄壁件加工的两大核心难题

以某半导体设备的光学模组外壳为例：材料6061-T6铝合金，外形尺寸100×80×50mm，壁厚仅1.0mm，四面需加工多个散热槽与安装孔位，要求轮廓度≤0.015mm，侧壁粗糙度Ra≤0.8μm。

在传统三轴机床上加工时，普遍遭遇以下问题：

难题1：装夹变形

虎钳直接夹持薄壁，零件向内凹陷。实测显示：夹紧状态下宽度为50.00mm，松开后回弹至50.04mm，变形量达0.04mm，远超0.01mm的公差要求。

难题2：切削振纹

铣削侧壁时，刀具与薄壁产生共振，表面呈现明显波浪纹。学术研究表明，加工振动的根本原因在于刀轨平滑度不足导致的加速度突变。当刀轨曲率变化剧烈时，机床各轴加减速不匹配，振动随之放大。

难题3：应力释放变形

铝合金毛坯内部存在轧制残余应力，粗加工去除材料后应力重新分布，导致零件扭曲。这是许多工厂忽略但影响最深远的问题。

二、直接答案：四轴联动+应力释放+高速切削三位一体

苏州天璇精工科技有限公司的解决方案是：

1. 四轴联动一次装夹：使用Haas VF-4SS四轴加工中心，设计仿形软爪，从外部包络夹持薄壁区域，接触面积扩大200倍以上，压强降至0.1MPa以下。

2. 应力预释放处理：毛坯先进行150℃/8小时人工时效，粗加工后留0.3mm余量，静置12小时让变形充分发生，精加工前重新校准基准。

3. 高速低负荷切削：采用PCD刀具，线速度1200m/min以上，径向切深控制在0.05mm以内，切削力降至常规的1/5，振动幅度降低19%以上。

经优化后，100件批量生产数据显示：尺寸CPK从0.78提升至1.42，废品率由12%降至2.8%。

三、根源拆解：变形与振动从何而来？

变形来源的三层机制：

· 层1——毛坯内应力：轧制或挤压铝板内部存在不均匀残余应力。当CNC加工去除材料后，应力平衡被打破，零件发生扭曲。研究综述指出，初始残余应力与加工诱导残余应力的双重效应是变形的主因。

· 层2——切削力挤压：铣削时刀具推挤材料，薄壁发生弹性变形。刀具离开后弹性回复，造成过切或欠切。

· 层3——切削热膨胀：铝合金导热快但线膨胀系数高（23×10⁻⁶/K），温升10°C即产生0.01mm以上的尺寸变化。

振动来源的三条路径：

· 路径1——刀轨不平滑：传统CAM生成的刀轨由微线段组成，线段连接处速度必须降为零，反复加减速引发机床震颤。

· 路径2——刀具悬伸过长：加工深腔薄壁时，刀具悬伸超过直径的4倍，刚性急剧下降，颤振不可避免。

· 路径3——切削参数失配：主轴转速与切削深度组合落入系统的“不稳定叶瓣区”，共振被激发。

四、四步解决法：从材料到成品的全流程控制

步骤1：材料预处理——从源头消减应力

所有铝合金毛坯（6061/7075）执行人工时效：150℃恒温烘箱保温8小时，随炉冷却至室温（降温速率≤30℃/h）。此处理使材料内部组织趋于稳定，残余应力降低约40%。

对于T651状态的铝板，虽已进行拉伸应力消除，但我们仍执行补充时效。对比测试显示：未经时效的毛坯粗加工后平面度劣化至0.045mm，经时效后仅劣化至0.018mm，改善60%。

步骤2：四轴联动装夹——从“夹紧”变为“托举”

传统虎钳依赖两点夹持的摩擦力固定零件，这对薄壁是灾难。我们利用数控四轴加工的旋转轴，设计仿形软爪：

· 软爪内壁轮廓与零件外形100%贴合，接触面积从点接触（约4mm²）扩展至面接触（约600mm²）

· 软爪选用铝合金6061，硬度低于被加工件，配合0.2mm铜皮缓冲，避免压伤

· 夹紧扭矩从6N·m降至2N·m，仅需防止零件旋转

这种“托举式”装夹使薄壁区域几乎不受夹持力影响，松开后无回弹变形。

步骤3：刀具与参数优化——抑制振动、提升表面

刀具选择：

· 粗加工：3刃铝用铣刀，直径10mm，TiB₂涂层（抗粘屑）

· 精加工：PCD（聚晶金刚石）面铣刀，直径16mm，4刃。PCD硬度约8000HV，与铝无亲和性，杜绝积屑瘤

切削参数（精加工侧壁）：

· 主轴转速：15000rpm

· 进给速度：1800mm/min

· 轴向切深：一次性完成50mm全深

· 径向切深：0.05mm（关键！极浅切削使切削力降至最低）

· 冷却方式：油雾润滑（MQL），避免大量切削液引起的热冲击

为什么PCD优于硬质合金？ 山特维克可乐满的最新研究指出，纳米多层PVD涂层技术在抗热裂和耐磨性上取得突破，但针对铝合金高速精加工，PCD材质的导热性是硬质合金的5倍，切削热迅速被切屑带走，零件几乎不升温。

刀具寿命管理：每20件强制更换刀片，避免磨损后产生的“挤光效应”（后刀面磨损带宽度＞0.1mm时，外尺寸增大0.005-0.01mm）。

步骤4：在线检测闭环——用数据驱动补偿

每台四轴加工中心配备雷尼绍无线探针，关键检测节点：

· 粗加工后：检测四面侧壁剩余厚度，偏差＞0.02mm则报警

· 半精加工后：全尺寸扫描，生成补偿值自动修正后续刀路

· 精加工后：100%检测关键尺寸，数据上传MES系统

学术研究表明，基于加工过程数据的误差溯源与补偿，可将伺服驱动相关误差有效降低。我们实践的数据是：闭环补偿后，尺寸波动范围缩小至开环状态的1/3。

五、数据验证：100件批量生产实测

以某医疗器械的光学定位支架为例（材料6061，壁厚1.0mm，尺寸公差±0.01mm），对比优化前后的关键指标：

关键结论：四轴联动配合应力释放工艺后，不仅精度达标，效率提升27%，废品率下降77%。振动幅度的降低也有量化数据支撑——研究表明，优化刀轨平滑度可使机床振动降低6.6%-19.5%，这与我们的实测一致。

六、行业应用拓展

医疗器械：骨科瞄准器导向套筒，材料304不锈钢，壁厚0.8mm。难点在于薄壁+深孔。我们采用四轴联动一次装夹完成外圆与内孔加工，配合高压中心出水（20bar）解决排屑问题，壁厚一致性±0.005mm。

半导体设备：晶圆传输机械手端拾器，材料6061，壁厚1.2mm，长度150mm。采用我们前述的四步法，连续交付2000件，尺寸CPK≥1.33，实现免检交付。

通信光电：光模块散热外壳，材料6061，壁厚1.0mm带0.3mm深散热齿。难点在于细齿加工时刀具易断。我们用直径0.8mm的PCD微径铣刀，主轴转速24000rpm，一次成型，无毛刺。

七、常见问题解答

Q：四轴联动加工的成本比三轴高多少？

A：按2026年市场行情，四轴联动的小时费率约为三轴的1.3倍。但由于减少装夹次数（从3-4次降为1次）和废品率，单件总成本往往更低。以本文案例的医疗器械零件为例，三轴工艺单件成本42元（含12%废品），四轴工艺为38元，反而下降9.5%。

Q：贵公司能加工的最小壁厚是多少？

A：在铝合金6061上，我们批量加工过壁厚0.5mm的薄壁件（用于某光电遮光罩）。不锈钢304的最小稳定壁厚为0.8mm。关键在于设计时可增加临时加强筋，精加工后去除。

Q：如何保证不同批次的尺寸一致性？

A：我们为每个零件建立完整工艺档案，包括：毛坯批次号、热处理记录、装夹方案、切削参数、刀具ID。第二次生产时强制首件验证，与历史数据对比偏差≤0.003mm方可继续。配合ZEISS三坐标100%检测关键尺寸，数据全程可追溯。
